AD19/20导出GB文件钻孔表没有显示，这是什么原因
6***4A
2350
2
AD19/20导出GB文件钻孔表没有显示，这是什么原因
点赞
互动评论
2
登录
或
注册
后才可以留言哦！
客户(6***4A) 2025-04-06 08:41:49
0

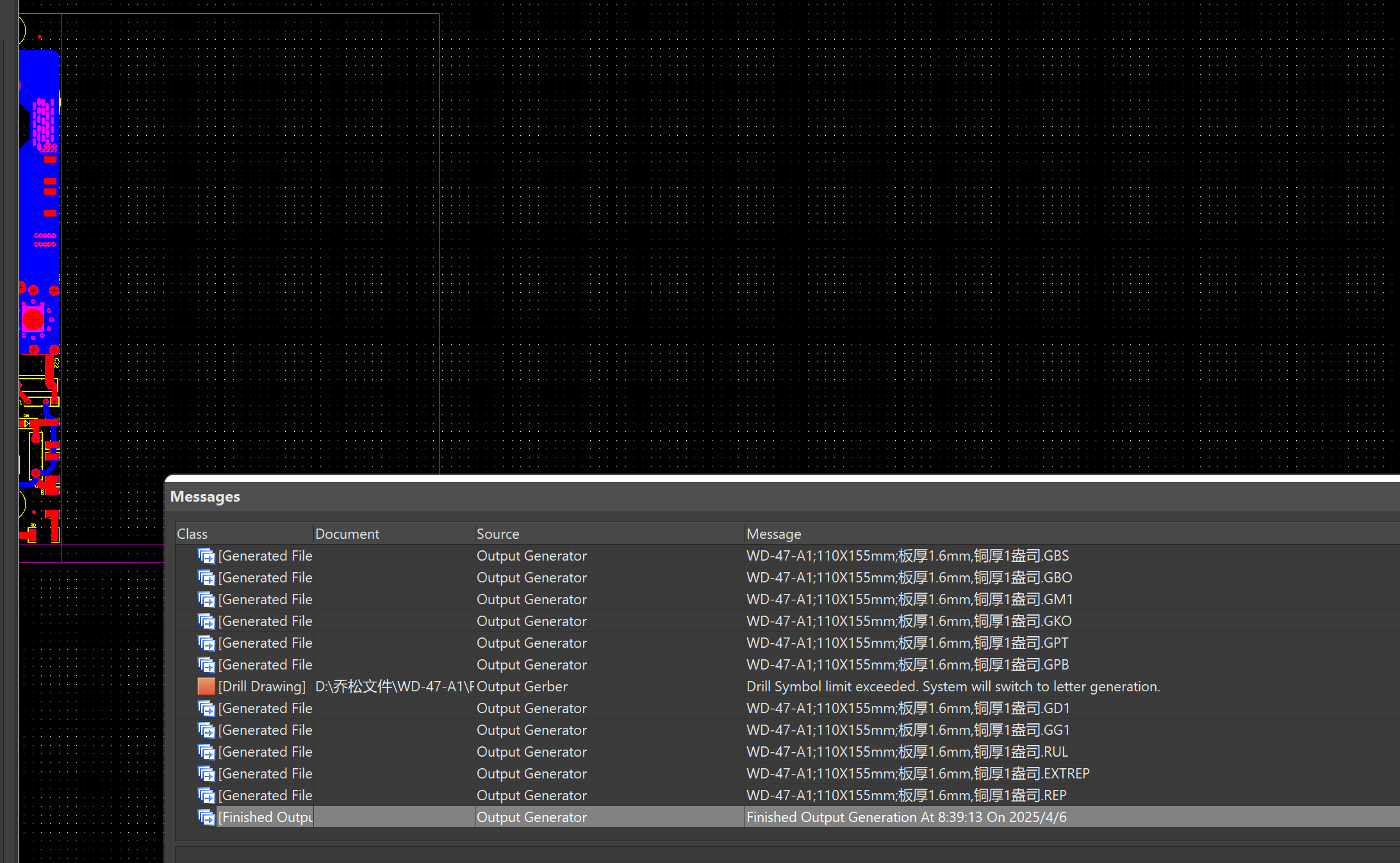

就是按照连接导出，还是没有，不知道是什么原因。
官方工作人员(后台回复)
2025-04-07 08:55:31

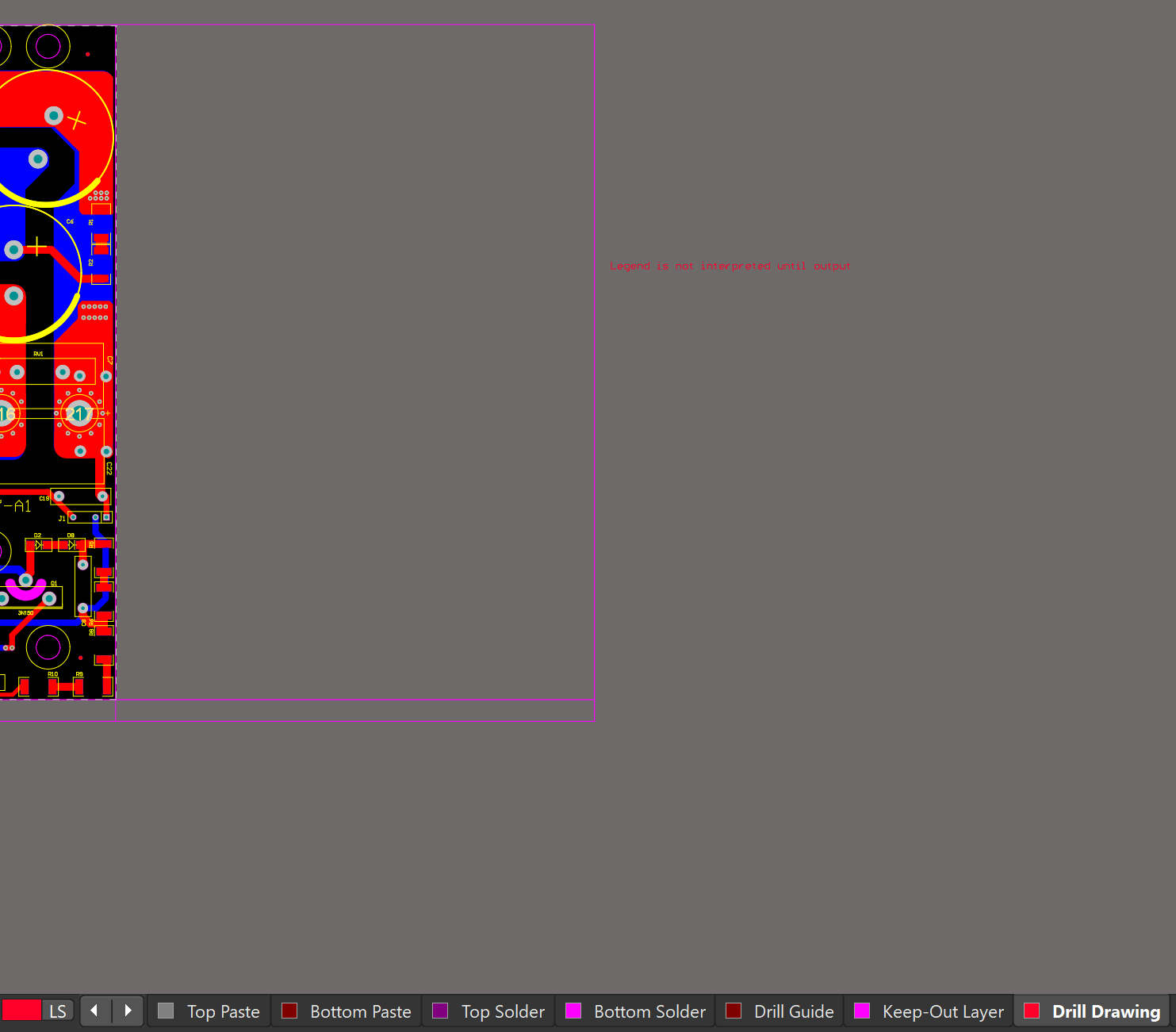

放置时不会显示分孔图，只会显示如图的文字，需要输出GERBER才有，具体可以添加客服加微信实时沟通，谢谢！
官方工作人员(5***5G)
2025-04-02 10:37:48
0
您好，在输出前需要放置.legend字样到drill drawing层，然后输出gerber时也需要选择输出drill drawing层才可以的，具体可以参考AD输出Gerber文件步骤：/portal/server_guide_10171.html，谢谢！
