PCB常见问题

标注工具

( 2022-11-29 阅读 1826)

标注工具

对齐标注：用于测量两点之间垂直或水平距离的工具。它允许用户选定对象或点按光标偏移的方向生成对齐尺寸标注，不论这些对象或点的方向如何。

线性标注：用于测量两点之间直线距离的工具。它允许用户选定对象或点按直线距离的垂直方向生成线性尺寸标注，不论光标偏移的角度如何。

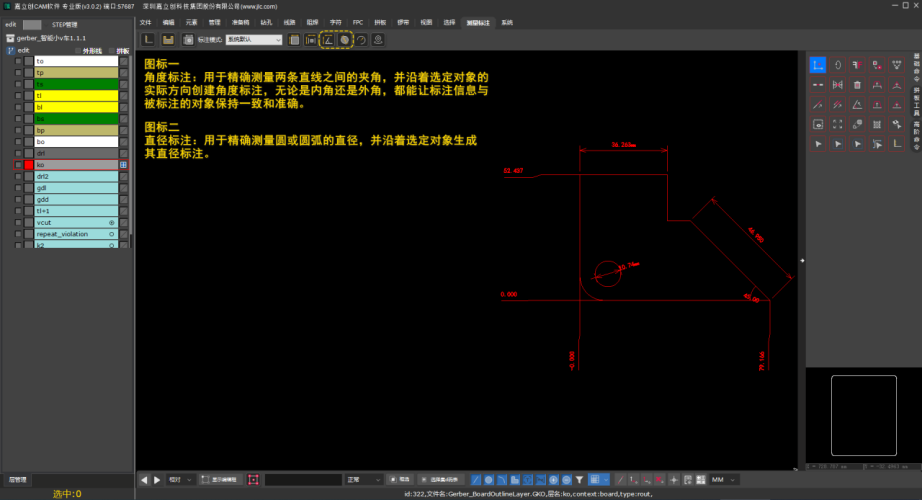

角度标注：用于测量两条直线之间夹角的工具。它允许用户选定对象或点按光标偏移的方向生成外角或内角的标注信息。

直径标注：用于测量整圆或圆弧直径的工具。在用户选定对象上显示整圆或圆弧的直径标注信息。

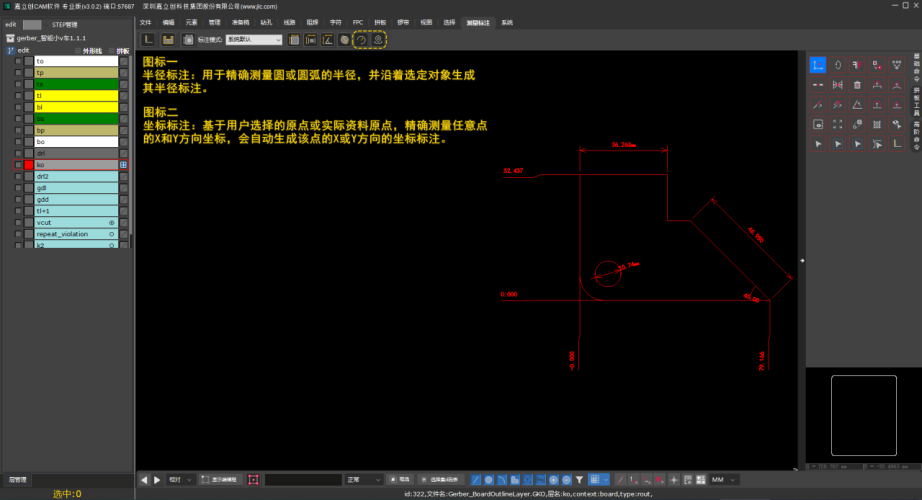

半径标注：用于测量整圆或圆弧半径的工具。在用户选定对象上显示整圆或圆弧的半径标注信息。

坐标标注：用于测量对象或点相对于某一基准点（原点）的 X 或 Y方向坐标值的工具，并按光标偏移的方向生成标注信息。
