6163银河 PCB打样 拼版设计 FPC拼版连接点设计是否合理

FPC拼版连接点设计是否合理
更新时间:2025-07-21 13:51
6502
0
文档错误过时,
我要反馈

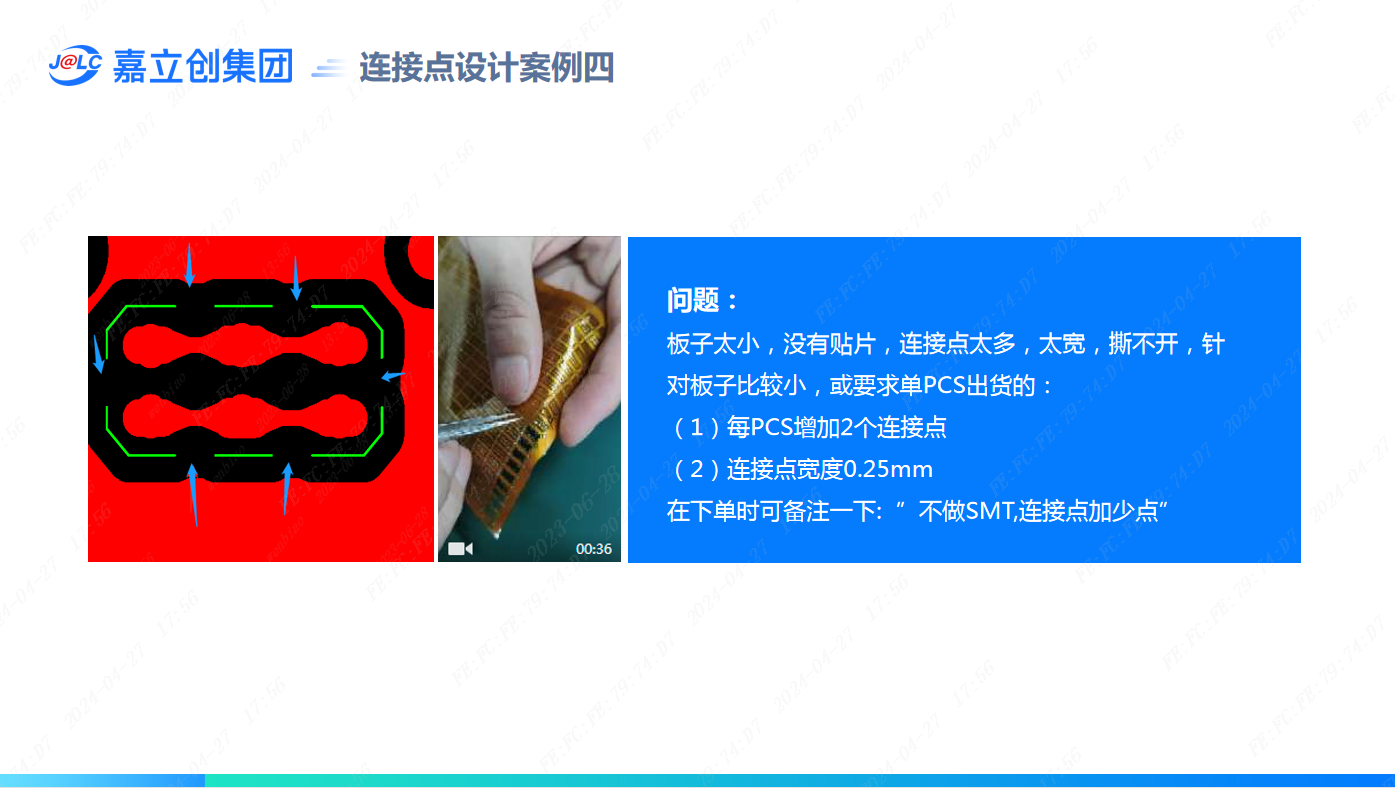

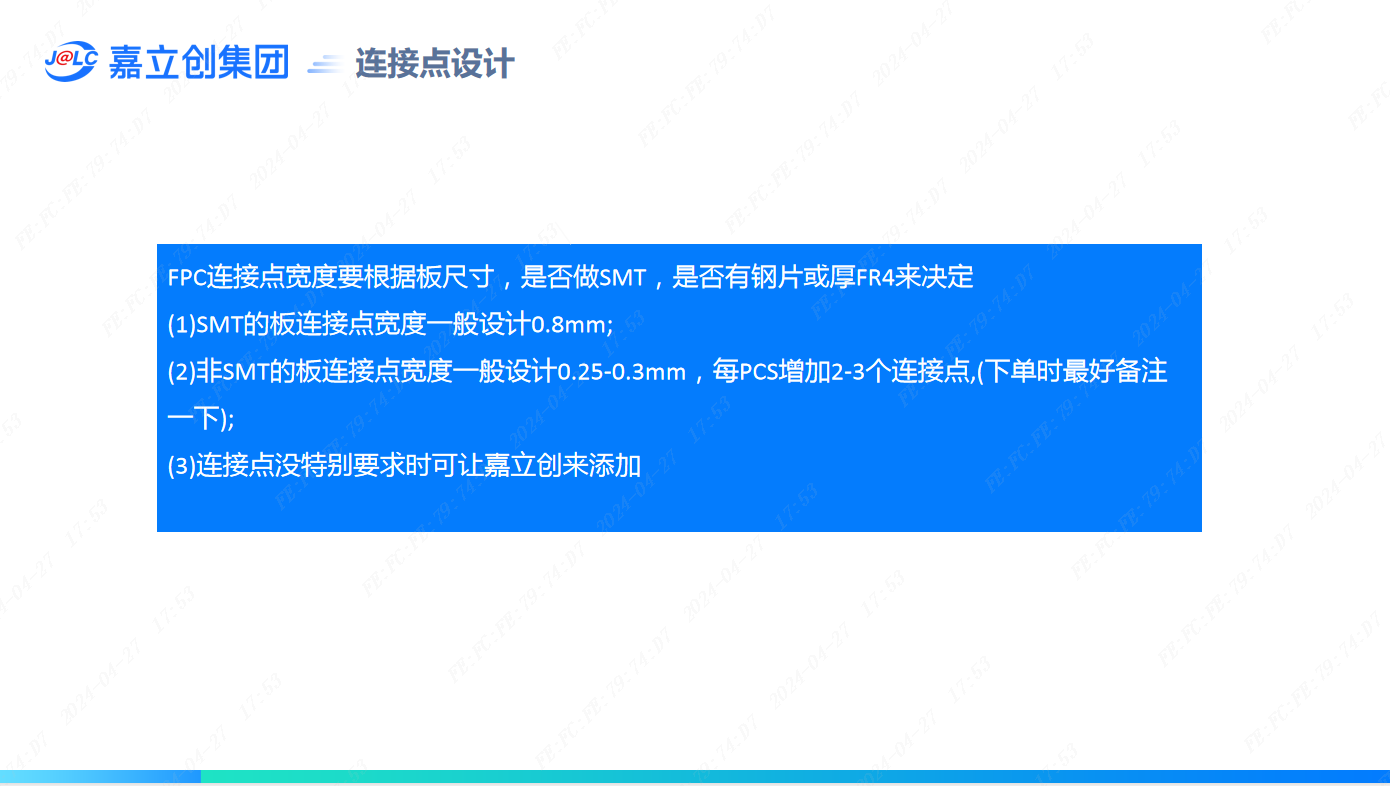

FPC连接点宽度要根据板尺寸,是否做SMT,是否有钢片或厚FR4来决定 (1)SMT的板连接点宽度一般设计0.8mm; (2)非SMT的板连接点宽度一般设计0.25-0.3mm,每PCS增加2-3个连接点,(下单时最好备注一下); (3)连接点没特别要求时可让6163银河来添加。


【视频:FPC链接点设计案例-新.mp4】
